Подготовка металла перед покраской: технология нанесения грунт-эмали "Рем-Люкс"- 1607 и грунта АС-0605, толщина слоя и расход

Качественная защита металла от коррозии невозможна без соблюдения двух ключевых условий: правильной подготовки поверхности и точного соблюдения технологии нанесения материалов. В этой статье мы подробно разберем поэтапную технологию подготовки металла перед покраской, расскажем о преимуществах использования грунта "Рем-Люкс" АС-0605 и эмали "Рем-Люкс"- 1607, а также дадим рекомендации по толщине слоя и расходу для достижения максимальной долговечности покрытия.

Зачем нужна подготовка металла и что будет, если её пропустить?

Металлические поверхности, особенно из черных металлов, активно окисляются под воздействием кислорода и влаги. Даже невидимые глазу загрязнения, масляные пятна или остатки старой краски могут стать причиной отслоения нового покрытия. Если нанести краску на неподготовленный металл, коррозия продолжит развиваться под слоем ЛКМ, что приведет к вздутию и разрушению покрытия уже через несколько месяцев. Подготовка металла перед покраской — это комплекс мер, включающий очистку, обезжиривание и грунтование. Только пройдя все этапы, вы можете быть уверены, что финишный слой прослужит заявленный срок.

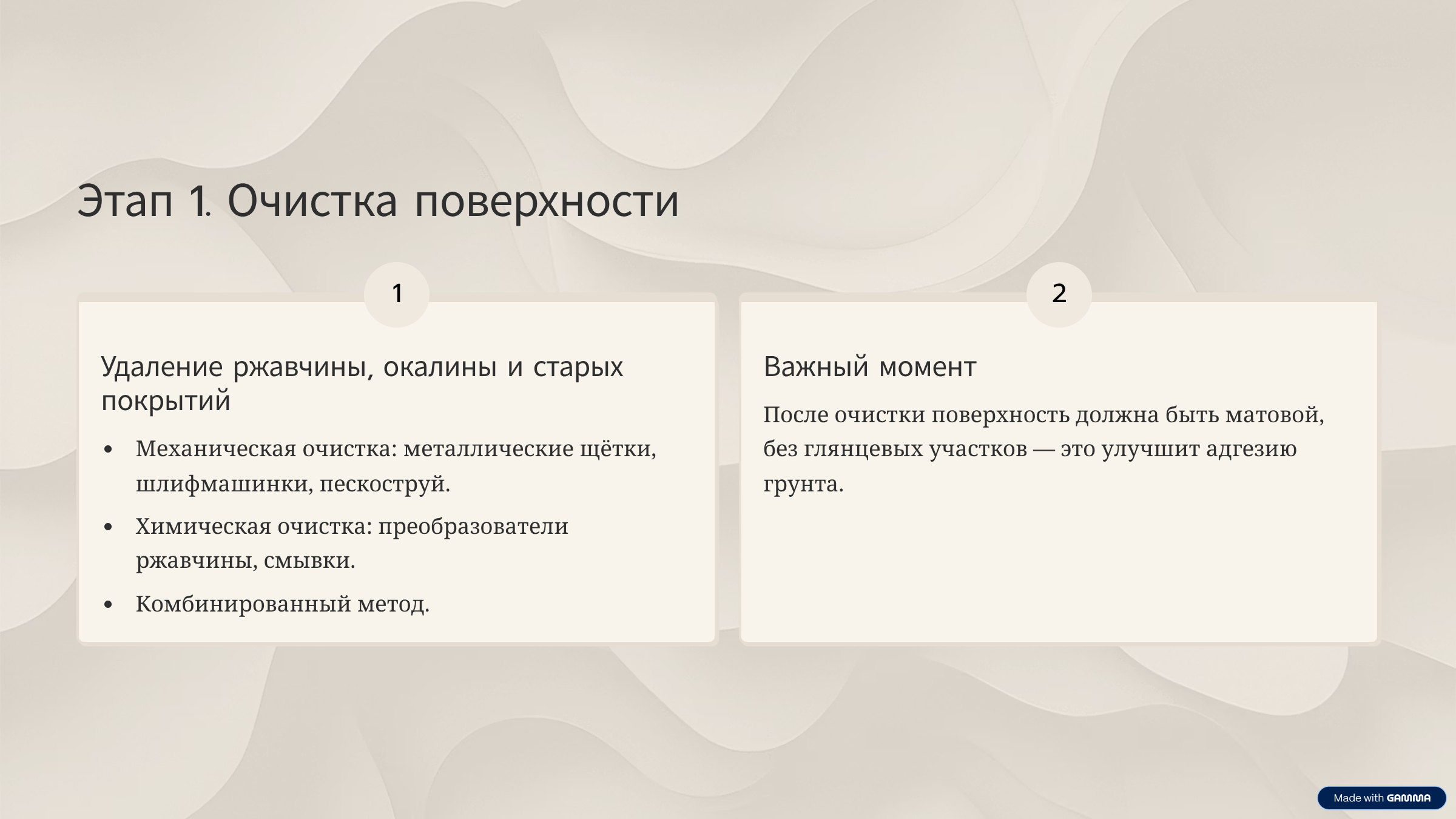

Этап 1. Очистка поверхности

Удаление ржавчины, окалины и старых покрытий

• Механическая очистка: металлические щётки, шлифовальные круги, пескоструйный или дробеструйный аппарат. Степень очистки должна соответствовать стандарту Sa 2½ (почти до чистого металла).
• Химическая очистка: преобразователи ржавчины или смывки для старых покрытий. Они вступают в реакцию с оксидами и переводят их в инертную пленку.
• Комбинированный метод: сначала удалите крупные наслоения механически, затем обработайте остатки преобразователем.

Важно: После очистки поверхность должна быть матовой, без глянцевых участков. Это улучшит адгезию грунта.

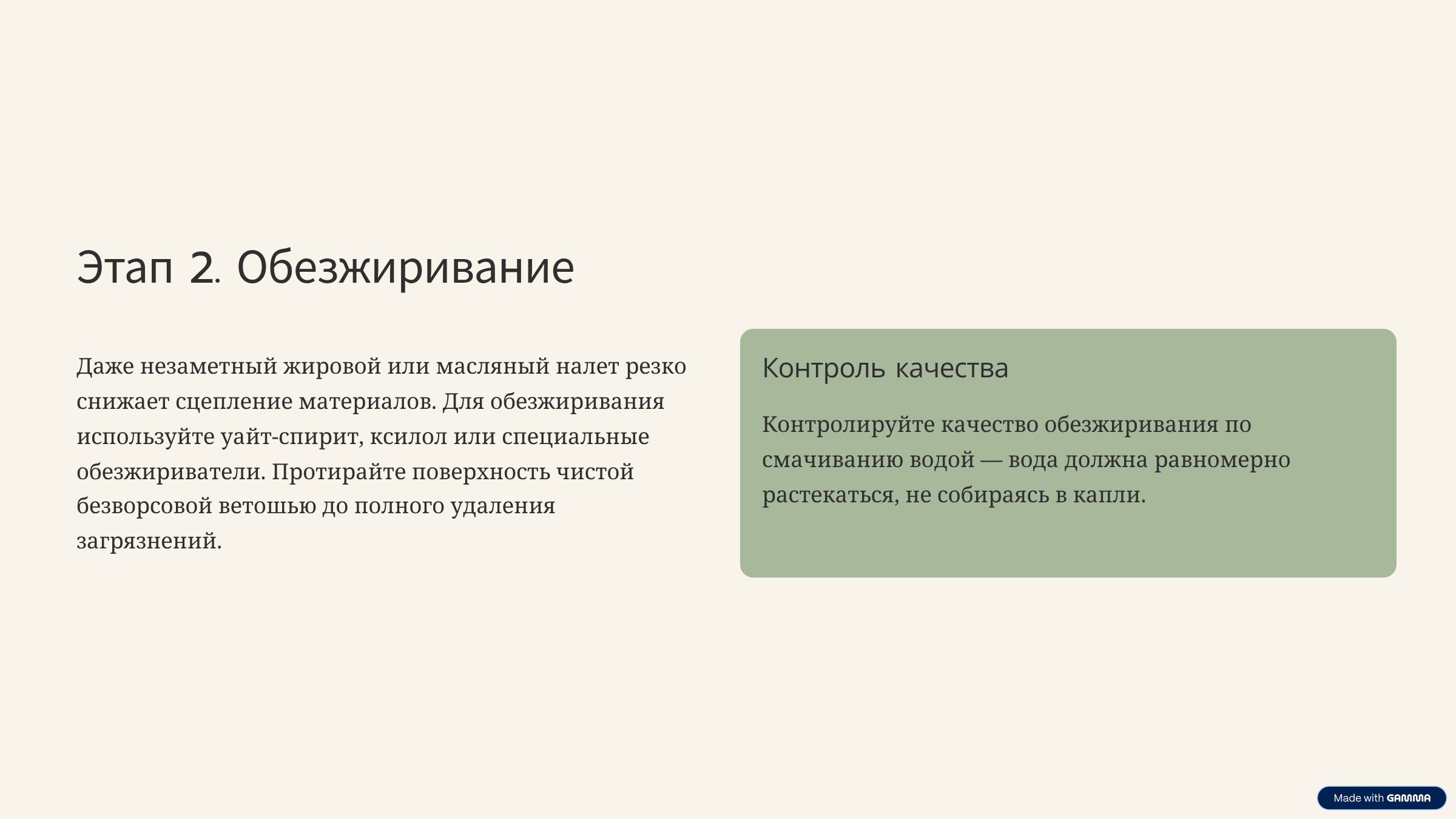

Этап 2. Обезжиривание

Даже незаметный жировой или масляный налет резко снижает сцепление материалов. Для обезжиривания используйте уайт-спирит, ксилол или специальные обезжириватели. Протирайте поверхность чистой безворсовой ветошью до полного удаления загрязнений. Контролируйте качество обезжиривания по смачиванию водой — вода должна равномерно растекаться, не собираясь в капли.

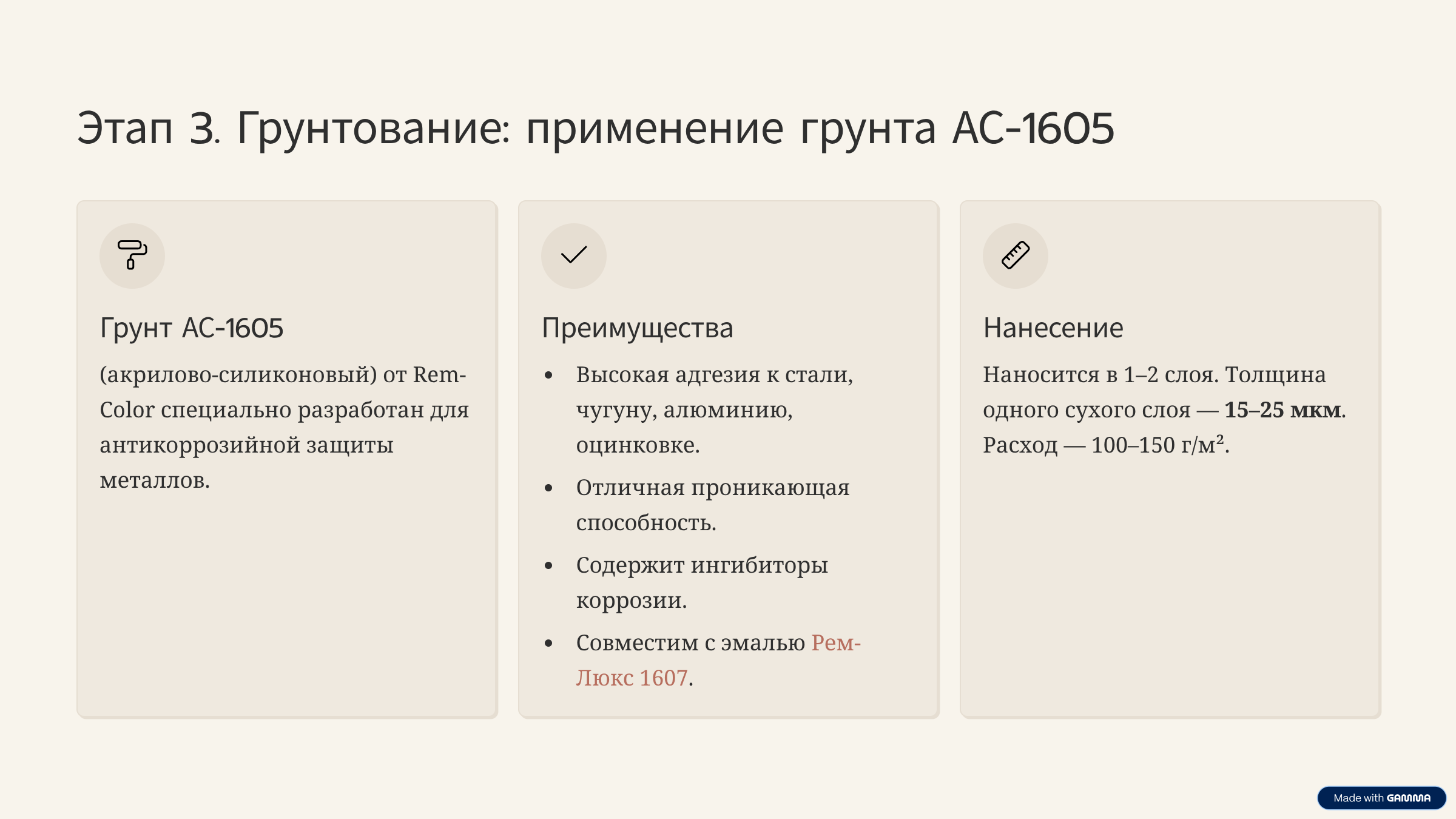

Этап 3. Грунтование: применение грунта "Рем-Люкс"- АС-0605

Грунт АС-0605 (алкидно-акриловый с содержанием цинка) от белорусского производителя Rem-Color специально разработан для антикоррозийной защиты металлов. Его основные преимущества:

• Высокая адгезия к стали, чугуну, алюминию, оцинкованной стали.
• Отличная проникающая способность — укрепляет пористые и рыхлые участки.
• Содержит ингибиторы коррозии, обеспечивающие пассивацию поверхности, а также фосфат цинка.
• Совместим с большинством финишных эмалей, в частности с грунт-эмалью "Рем-Люкс"- 1607.

Технология нанесения грунта "Рем-Люкс" -АС-0605

Грунт наносится в 1–2 слоя. Оптимальная толщина одного сухого слоя — 15–25 мкм. Общая толщина грунтовочного покрытия не должна превышать 40–50 мкм, чтобы избежать внутренних напряжений. Расход грунта составляет примерно 100–150 г/м² при однослойном нанесении (зависит от способа нанесения и шероховатости). Наносить можно кистью, валиком или методом безвоздушного распыления. Время высыхания «от пыли» при 20°C — около 1 часа, полное высыхание перед нанесением финишного слоя — 2–4 часа.

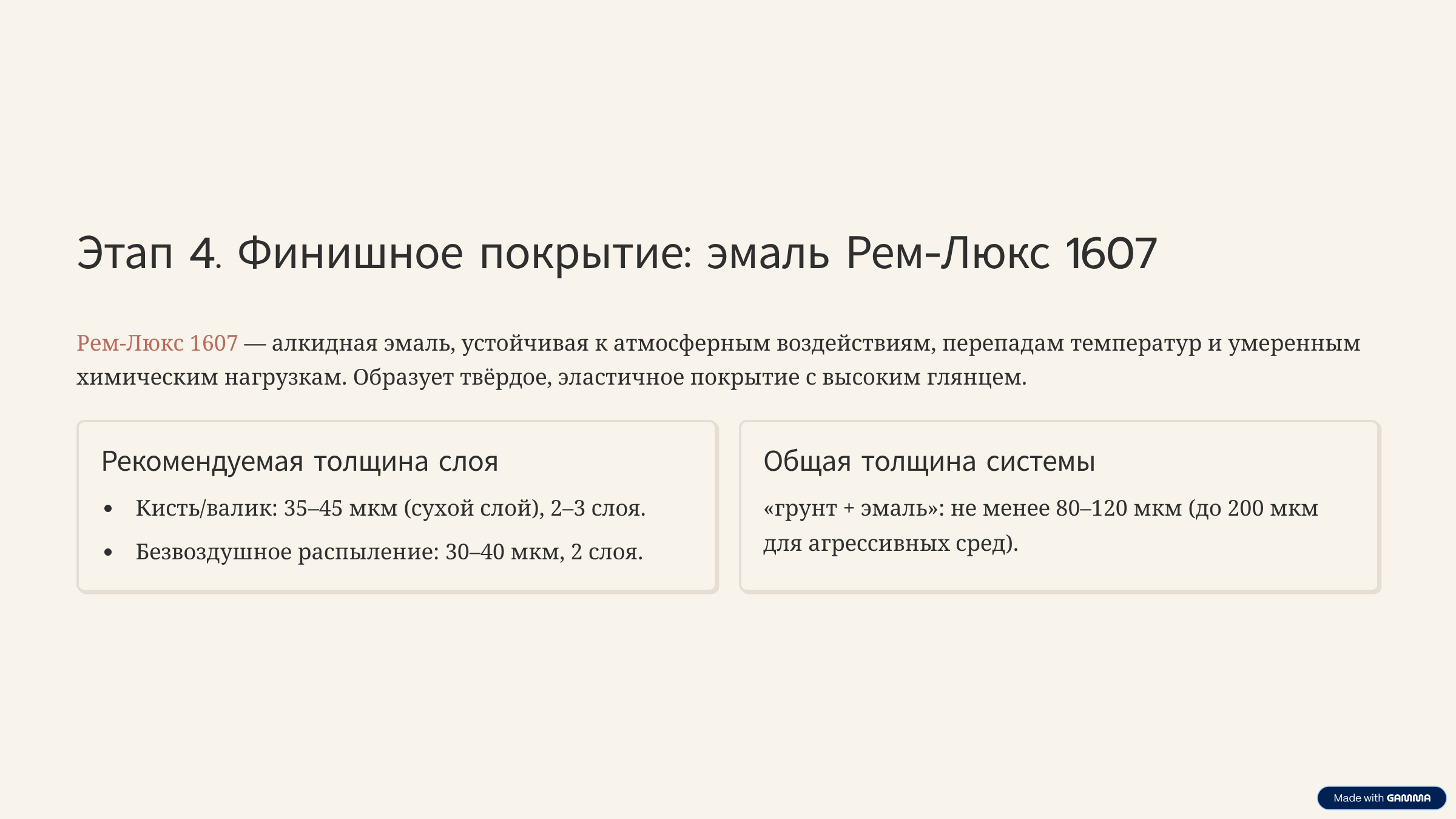

Этап 4. Финишное покрытие: грунт - эмаль "Рем-Люкс"-1607

Рем-Люкс 1607 — это алкидно-акриловая грунт- эмаль, устойчивая к атмосферным воздействиям, перепадам температур и умеренным химическим нагрузкам. Она образует твердое, эластичное покрытие с высоким глянцем. Для достижения максимальной защиты важно правильно рассчитать толщину слоя.

Рекомендуемая толщина слоя эмали Рем-Люкс 1607

Общая толщина системы «грунт + эмаль» должна составлять не менее 80–120 мкм для условий умеренного климата и до 150–200 мкм для агрессивных сред (промышленная атмосфера, морской климат).

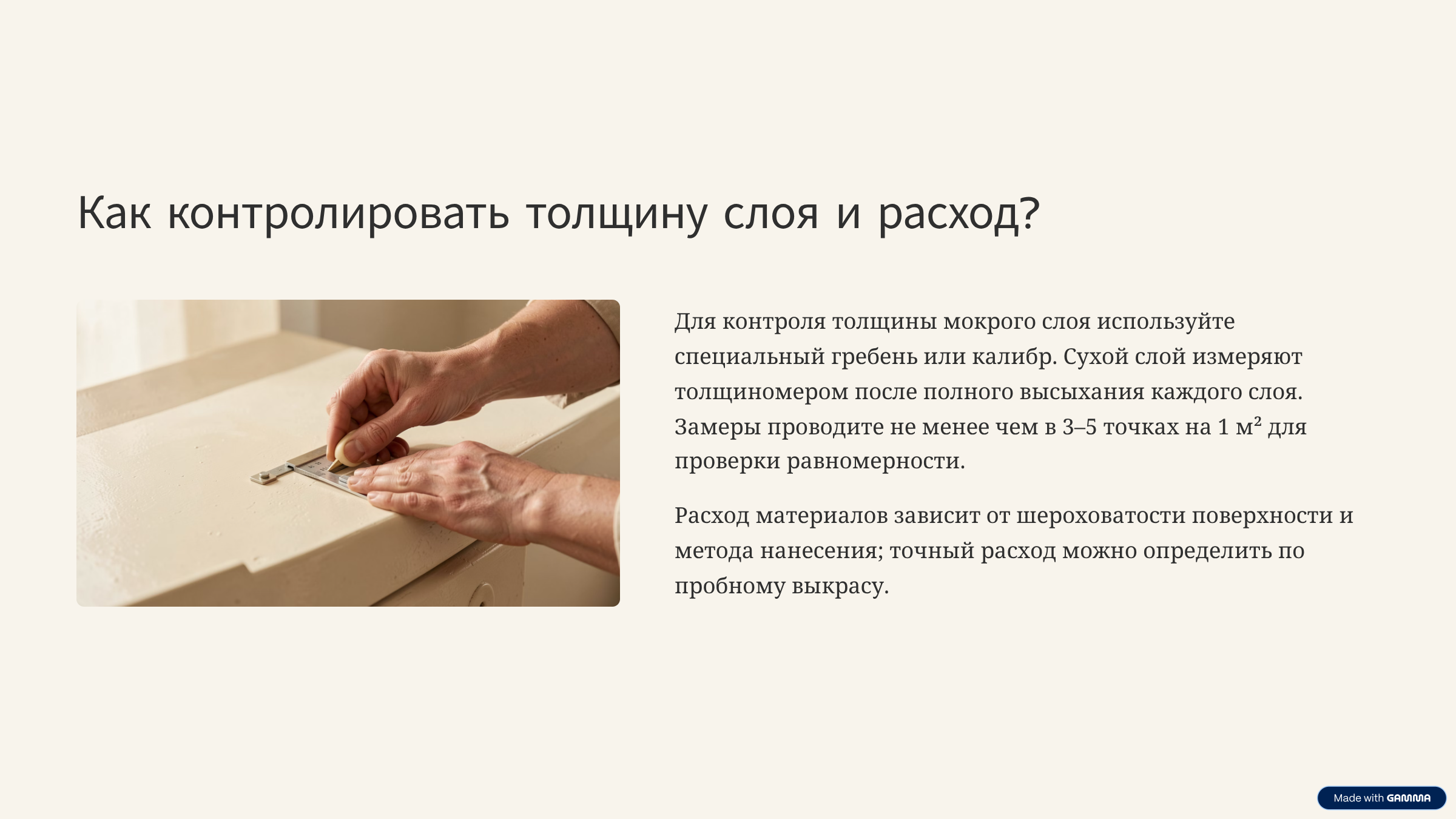

Как контролировать толщину слоя и расход?

Для контроля толщины мокрого слоя используйте специальный гребень или калибр. Сухой слой измеряют толщиномером после полного высыхания каждого слоя. Рекомендуется проводить замеры не менее чем в 3–5 точках на 1 м² для проверки равномерности. Расход материалов зависит от шероховатости поверхности и метода нанесения; приведенные в таблице значения являются ориентировочными, точный расход можно определить по пробному выкрасу.

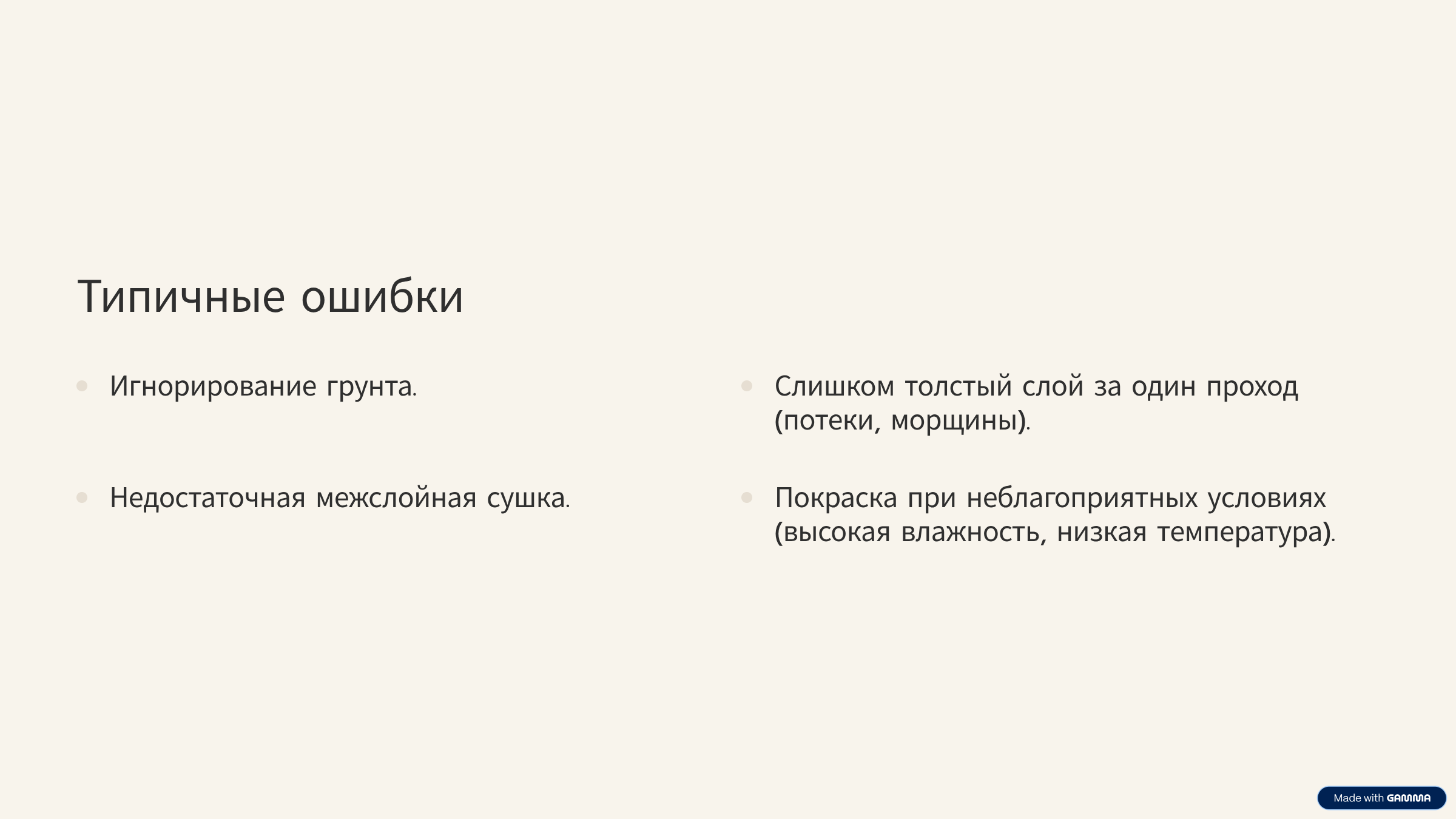

Типичные ошибки при подготовке металла и нанесении красок

• Игнорирование грунта: Попытка сэкономить время и средства на грунтовании приводит к тому, что эмаль плохо держится, и коррозия появляется уже через год.
• Слишком толстый слой за один проход: Образуются потеки, покрытие долго сохнет, возможно образование морщин и кратеров.
• Недостаточная межслойная сушка: Нанесение второго слоя на влажный первый вызывает смешивание слоев и ухудшение защитных свойств.
• Покраска при неблагоприятных условиях: Высокая влажность (более 80%), низкая температура (ниже +5°C) или сильный ветер приводят к дефектам покрытия.

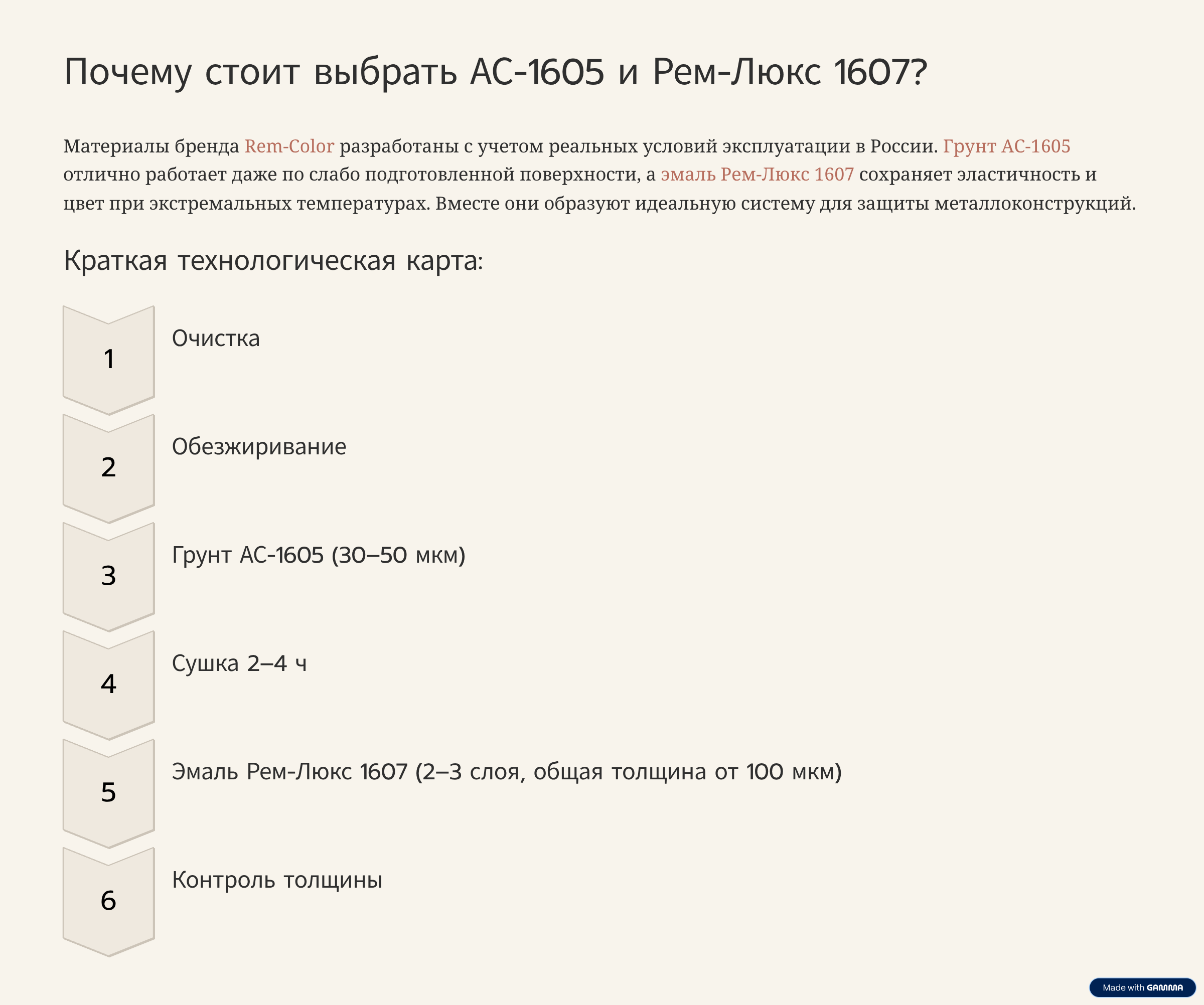

Заключение: почему стоит выбрать "Рем-Люкс" АС-0605 и "Рем-Люкс" 1607

Материалы бренда Rem-Color разработаны с учетом реальных условий эксплуатации в России. Грунт АС-0605 отлично работает даже по слабо подготовленной поверхности (например, после ручной зачистки), а эмаль Рем-Люкс 1607 сохраняет эластичность и цвет при экстремальных температурах. Использование этих двух продуктов в одной системе гарантирует надежную антикоррозийную защиту на долгие годы.

Приобрести грунт АС-1605 и эмаль Рем-Люкс 1607, а также другие лакокрасочные материалы брендов Linnimax и Rem-Color вы можете на нашем сайте rucolour.ru. Мы предлагаем розничную и оптовую продажу с доставкой по всей России.
